具身智能（五）：从任务目标到可执行轨迹

上一篇文章介绍了机器人如何从传感器观测中估计自身与环境状态。但即使知道杯子和托盘的准确位姿，“把杯子放进托盘”仍不是一条可直接执行的指令：机器人还要确定动作顺序和抓取方式，规划无碰撞路径，并将路径转换为满足关节与速度约束的运动轨迹。

本文沿着“任务目标到可执行轨迹”的链路，介绍任务规划、抓取规划、运动规划、碰撞检测、轨迹优化与在线重规划的基本原理，理解机器人如何在身体约束和环境变化中，将抽象目标转化为能够被控制器执行并持续修正的动作。

目标如何变成动作

“把红色杯子放进左边托盘”只描述了期望结果，没有说明机器人应该先做什么、从哪里抓取、怎样绕开障碍物，也没有给出各关节随时间的运动方式。要让抽象目标真正驱动机器人，还需要逐层解决任务分解、空间可达和物理执行问题。

层次	核心问题	典型输出
任务规划	应该按照什么顺序完成任务	接近、抓取、移动、放置
抓取规划	夹爪应该从哪里接触物体	抓取位姿、接近方向、夹爪宽度
运动规划	怎样到达目标且不发生碰撞	关节空间或任务空间路径
轨迹生成	机器人应该怎样随时间运动	关节位置、速度和加速度
执行与重规划	环境变化或动作失败后怎么办	控制修正、局部调整或重新规划

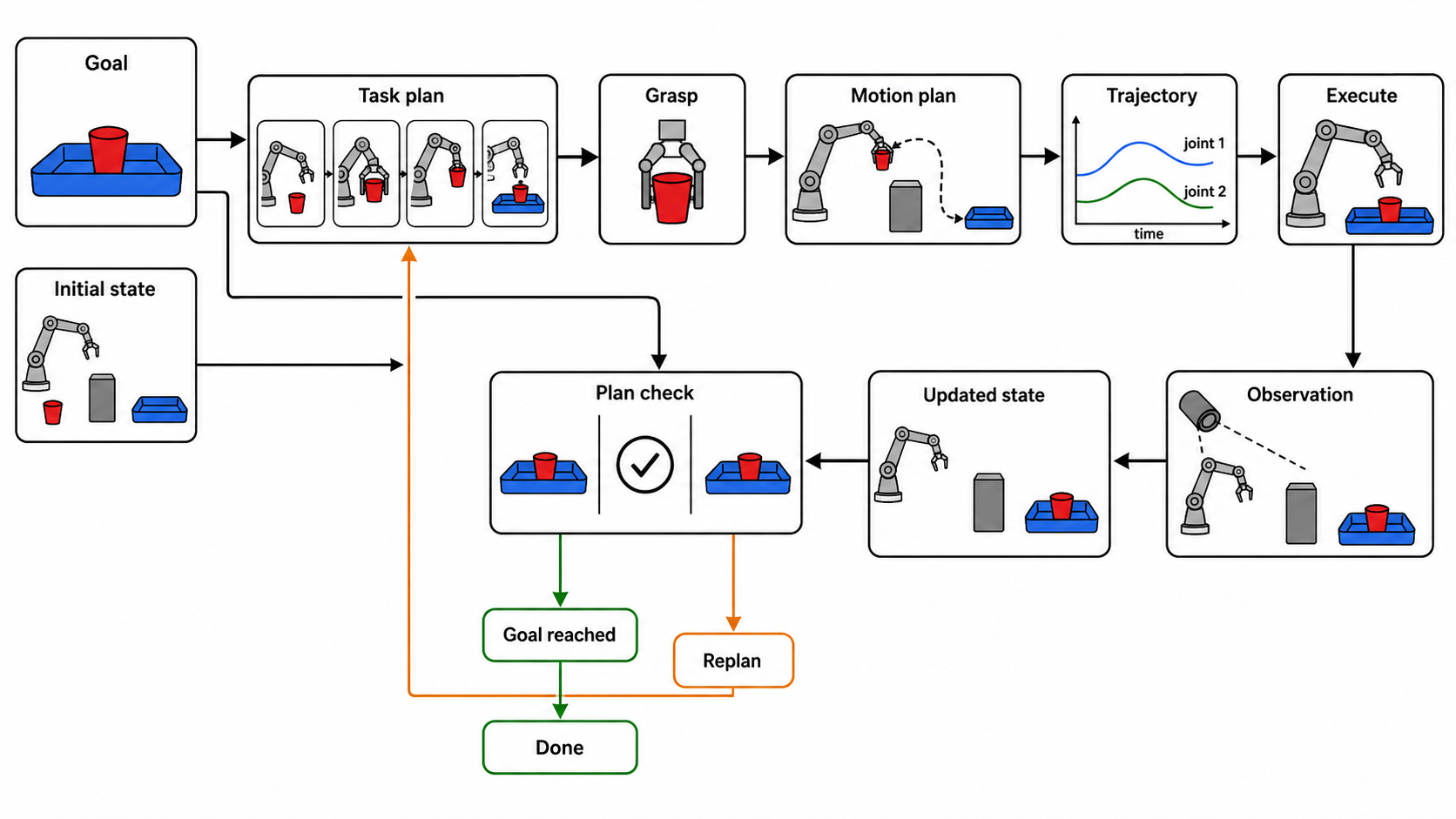

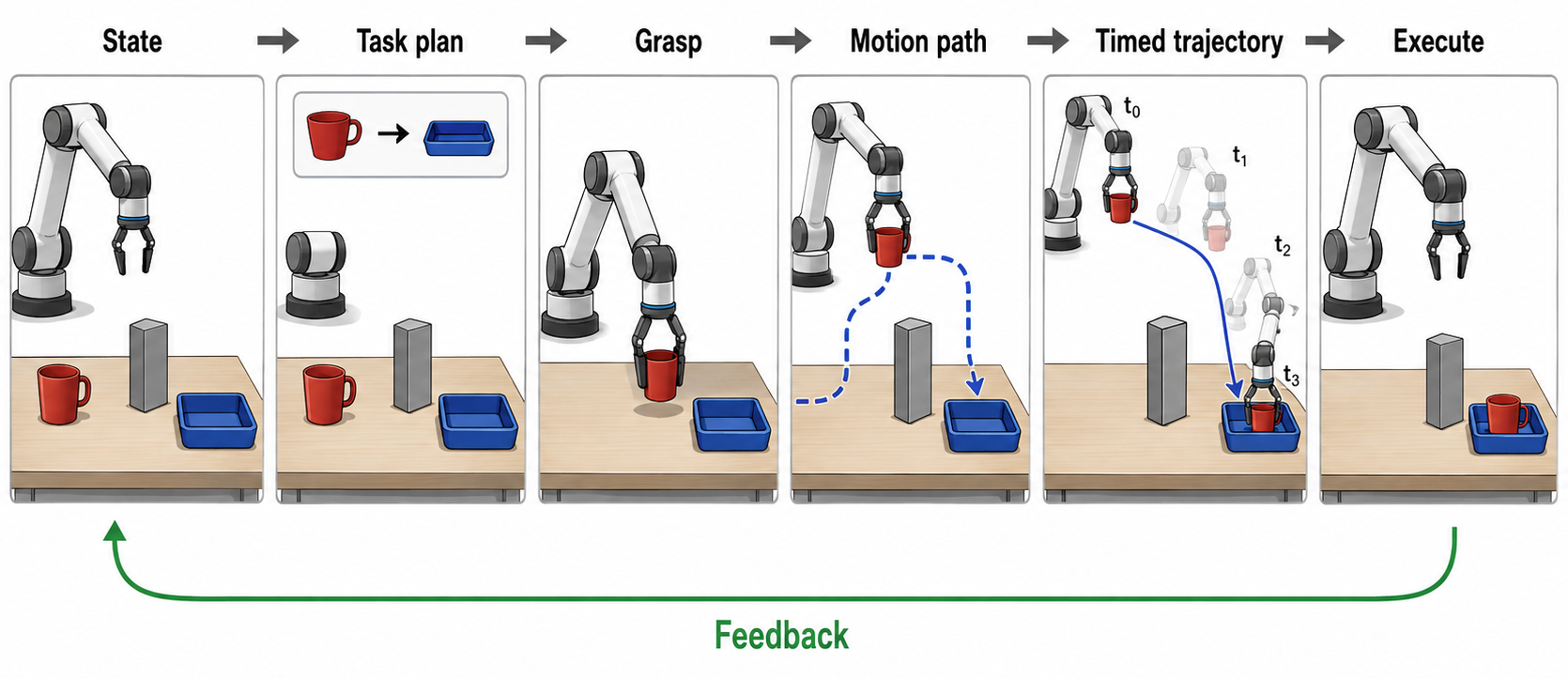

完整链路可以概括为：

任务目标 + 当前状态
    -> 任务规划
    -> 抓取规划
    -> 运动规划
    -> 时间轨迹
    -> 控制与执行
    -> 新观测
    -> 更新当前状态
    -> 检查并按需重新规划

Initial state 只表示任务开始时的状态。机器人每次执行后都会根据新观测生成 Updated state，再将它与既定目标比较；任务尚未完成或原计划失效时，系统才使用更新后的状态重新规划。

这些能力不一定由完全独立的模块实现。传统系统通常依次调用任务规划、抓取规划和运动规划器，TAMP 会联合搜索任务步骤与运动方案，VLA 则可能直接生成末端动作或一段动作序列。但无论采用哪种路线，最终方案都必须满足三类约束：

• 任务约束：动作顺序能否实现目标；
• 几何约束：目标是否可达，机器人是否会发生碰撞；
• 执行约束：运动是否满足关节、速度、加速度和执行器限制。

因此，规划的核心不是生成一段合理的动作描述，而是在当前身体与环境约束下，找到能够安全执行并根据反馈持续调整的运动方案。

任务规划决定做什么

任务规划解决的是离散决策问题：根据当前状态和任务目标，确定需要执行哪些动作，以及这些动作的先后顺序。它通常不直接计算机械臂轨迹，而是生成可以继续交给抓取规划和运动规划处理的技能序列。

从状态到动作序列

在常见的符号规划中，机器人会将连续的世界状态简化为与任务有关的事实。例如：

杯子在桌面上
夹爪为空
托盘可以放置
机器人靠近杯子

每个动作包含两类信息：

• 前置条件：执行动作前必须满足什么；
• 执行效果：动作成功后，状态会发生什么变化。

以抓取杯子为例：

动作 pick(cup)

前置条件
  cup_on_table
  cup_reachable
  gripper_empty
  grasp_available

执行结果
  holding(cup)
  not cup_on_table
  not gripper_empty

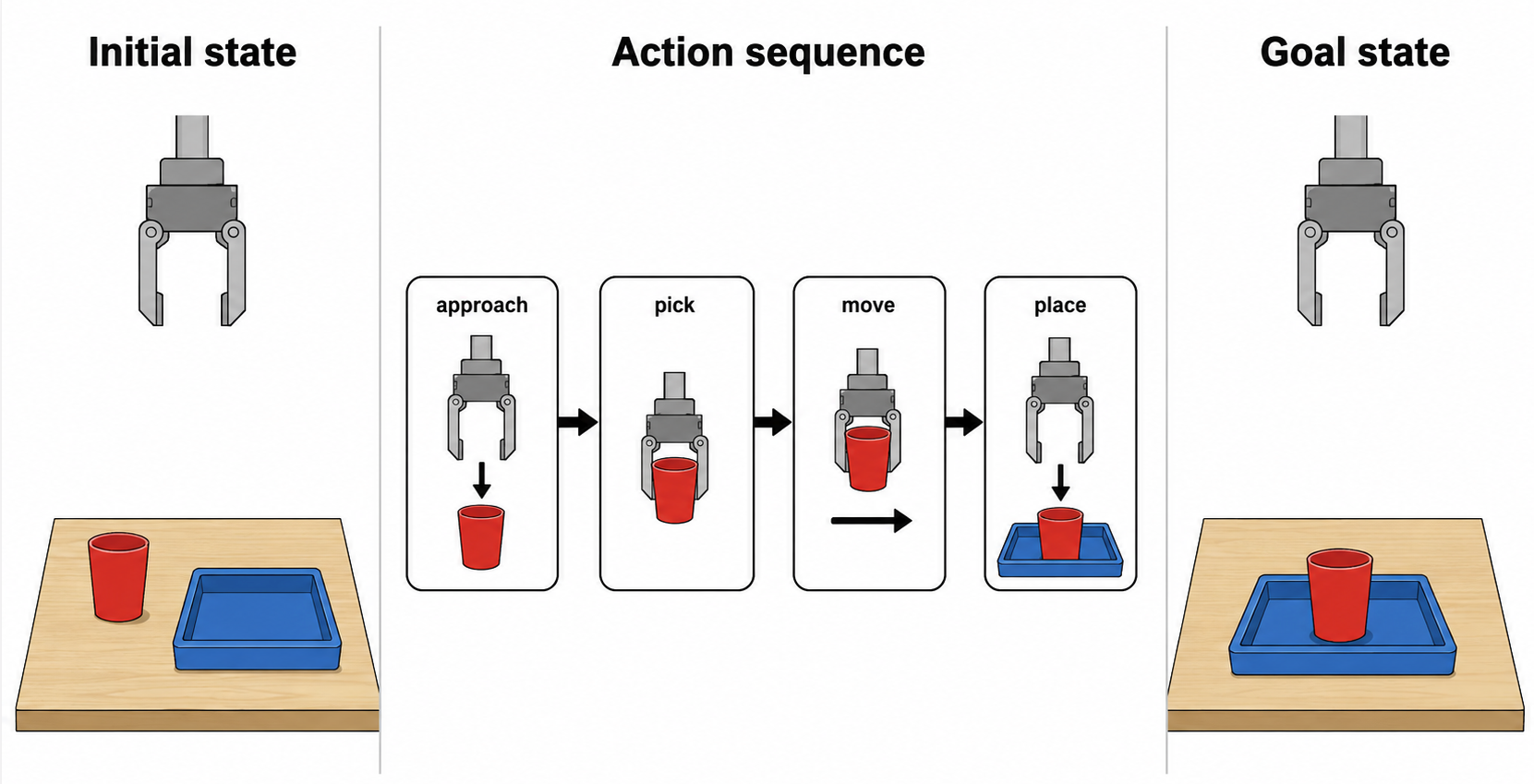

规划器从初始状态出发，搜索一组能够让目标条件成立的动作：

$$\displaystyle \pi_{\mathrm{task}}=\left[\operatorname{approach}(\mathrm{cup}),\operatorname{pick}(\mathrm{cup}),\operatorname{move}(\mathrm{tray}),\operatorname{place}(\mathrm{cup},\mathrm{tray})\right]$$

任务规划关注动作之间的逻辑关系：机器人需要先靠近杯子才能抓取，只有持有杯子后才能放置。如果托盘被占用，计划中还可能增加清理托盘的动作。

不过，这条计划只说明“做什么”，没有说明夹爪从哪里抓、机械臂怎样移动。pick(cup) 在逻辑上成立，也可能因为目标不可达或存在碰撞而无法执行。

任务规划如何连接物理执行

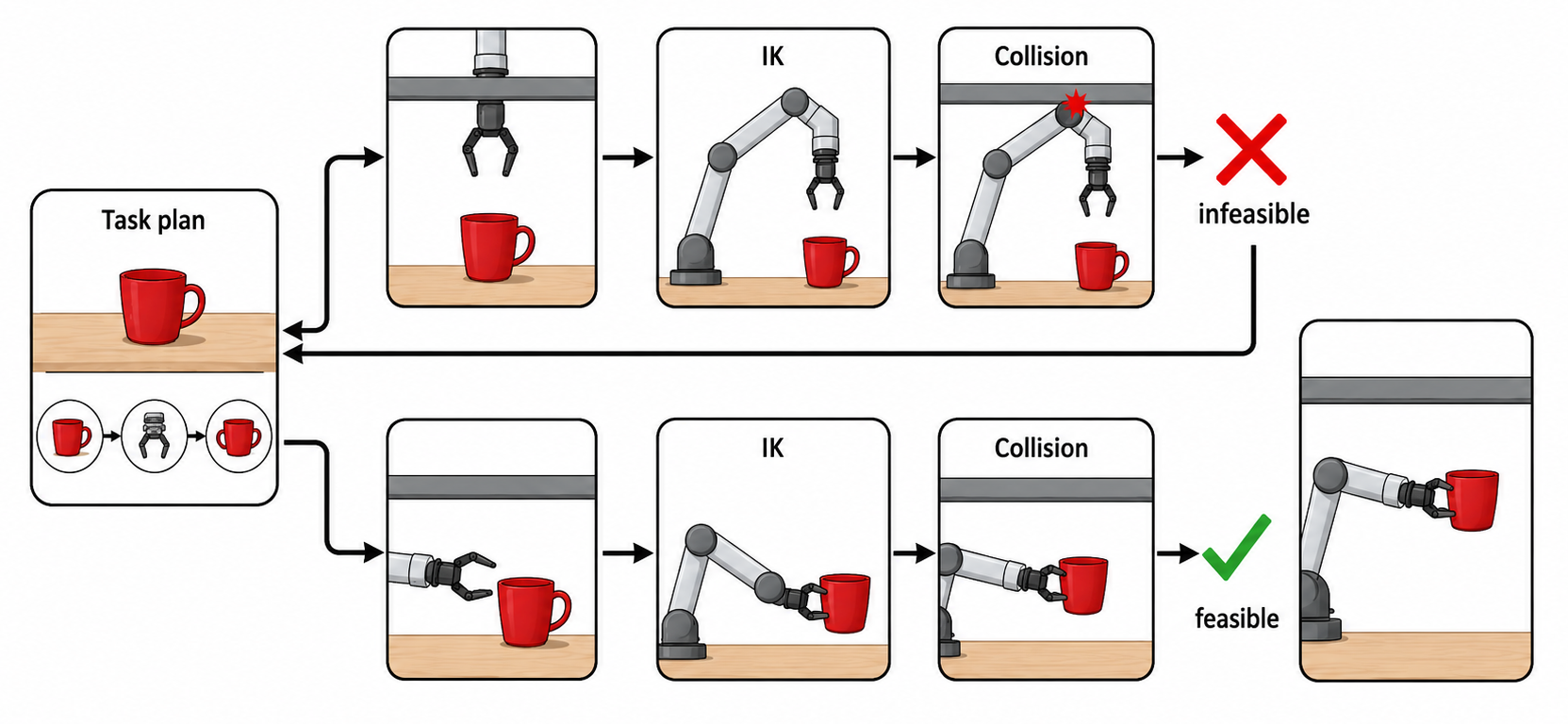

单纯的任务规划可能产生逻辑正确但物理上不可执行的计划。运动规划器则只负责寻找路径，不知道机器人应该先抓杯子还是先移动障碍物。任务与运动规划（Task and Motion Planning，TAMP） 将这两个层次连接起来：

1. 任务规划器提出候选动作，例如 pick(cup)；
2. 几何模块生成具体的抓取位姿；
3. IK 检查机械臂能否到达；
4. 碰撞检测和运动规划检查是否存在可行路径；
5. 检查失败后，更换抓取方式，必要时返回任务层修改动作顺序。

例如，从杯子上方抓取可能会碰到隔板。系统可以先尝试侧向抓取；如果所有方向都不可行，再考虑先移开障碍物。一次检查失败通常只代表当前抓取或路径候选不可行，并不意味着整个任务无解。

因此，TAMP 的结果不只是一串动作名称，还包括让动作能够执行的抓取位姿、机器人配置和无碰撞路径。大语言模型可以提出候选任务步骤，但这些步骤仍需要经过 IK、碰撞检测和运动规划验证，才能真正交给机器人执行。

抓取与运动规划

任务规划确定 pick(cup) 之后，机器人还要解决两个连续空间问题：夹爪应该以什么姿态接触杯子，以及机械臂怎样运动到该姿态而不发生碰撞。

抓取规划确定末端目标

抓取不是简单地把夹爪移动到物体中心。一个抓取方案通常需要确定：

• 夹爪相对于物体的位置和方向；
• 手指的开合宽度与接触位置；
• 接近、闭合和抬升方向。

设物体在世界坐标系中的位姿为 ${}^{W}\mathbf T_O$，候选抓取在物体坐标系中的位姿为 ${}^{O}\mathbf T_G$，则夹爪的目标位姿为：

$$\displaystyle {}^{W}\mathbf{T}_{G}={}^{W}\mathbf{T}_{O}\,{}^{O}\mathbf{T}_{G}$$

同一个物体通常存在多个候选抓取。规划器需要从中选择既稳定又可执行的方案：

检查项	核心问题
可达性	机械臂能否通过 IK 到达目标位姿
碰撞	夹爪和手臂是否会碰到桌面或障碍物
接近空间	夹爪能否沿接近方向移动到抓取位置
接触稳定性	手指闭合后能否稳定夹住物体
任务适配	这种抓法是否方便后续搬运和放置

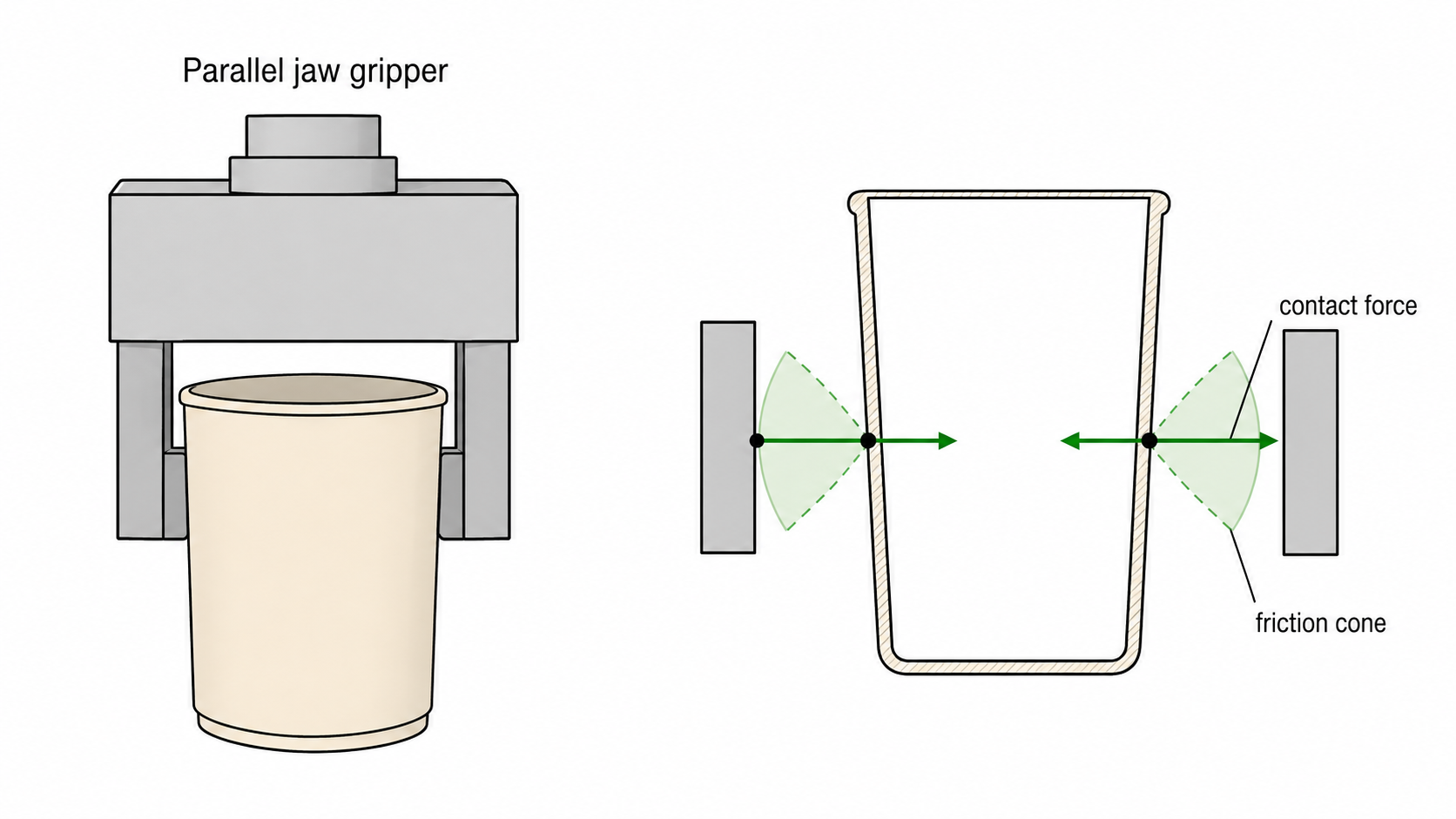

对于平行夹爪，常用的抓取启发式是寻找近似共线的对向接触点，使两侧可能产生的接触力分别落在对应的摩擦锥内，从而降低物体滑动或转动的风险。它是一种常用的稳定性判断方式，但不代表在所有载荷和扰动下都一定稳定。

抓取还需要考虑后续任务。例如，抓住杯口可能妨碍向杯中倒水；把杯子放进狭窄托盘时，也需要预留合适的放置方向。因此，最容易抓住的位置不一定是最适合完成整个任务的位置。

运动规划搜索无碰路径

抓取规划得到夹爪目标位姿后，IK 会进一步求出一个或多个目标关节配置。机械臂的关节配置可以表示为：

$$\displaystyle \mathbf{q}=[q_1,q_2,\ldots,q_n]^{\mathsf{T}}$$

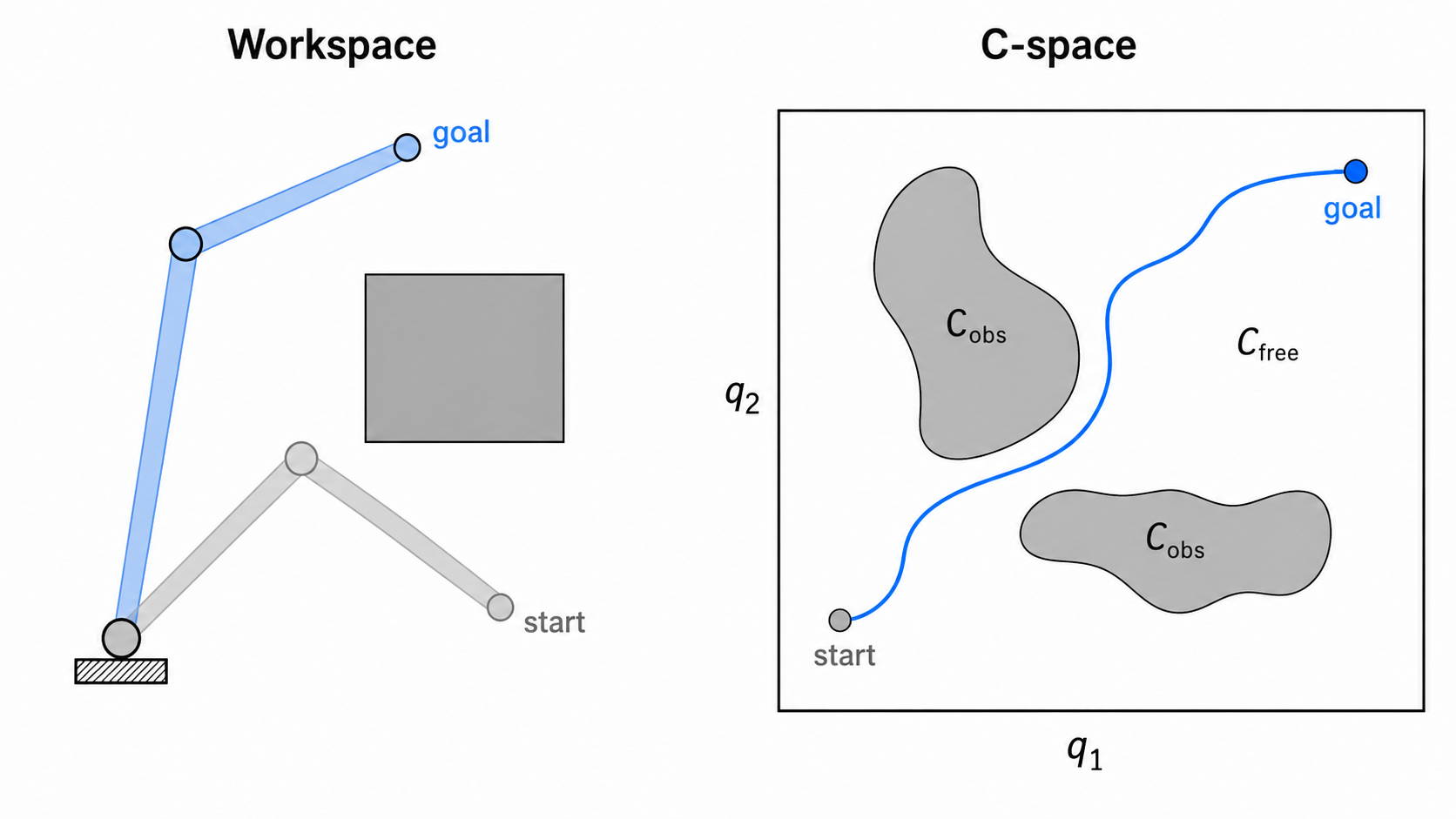

所有可能的关节配置组成配置空间（Configuration Space，C-space）。其中：

• $\mathcal C_{\text{free}}$ 表示不会发生碰撞的配置；
• $\mathcal C_{\text{obs}}$ 表示会让机器人与环境或自身发生碰撞的配置。

运动规划需要从当前配置 $\mathbf q_s$ 到目标配置 $\mathbf q_g$ 找到一条连续路径，并保证路径始终位于无碰区域：

$$\displaystyle \boldsymbol{\sigma}\colon[0,1]\rightarrow\mathcal{C}_{\mathrm{free}},\qquad\boldsymbol{\sigma}(0)=\mathbf{q}_{s},\qquad\boldsymbol{\sigma}(1)=\mathbf{q}_{g}$$

配置空间的意义在于，规划器检查的是整台机器人的形态，而不只是夹爪位置。即使末端执行器绕开了障碍物，机械臂的肘部或其他连杆仍然可能发生碰撞。

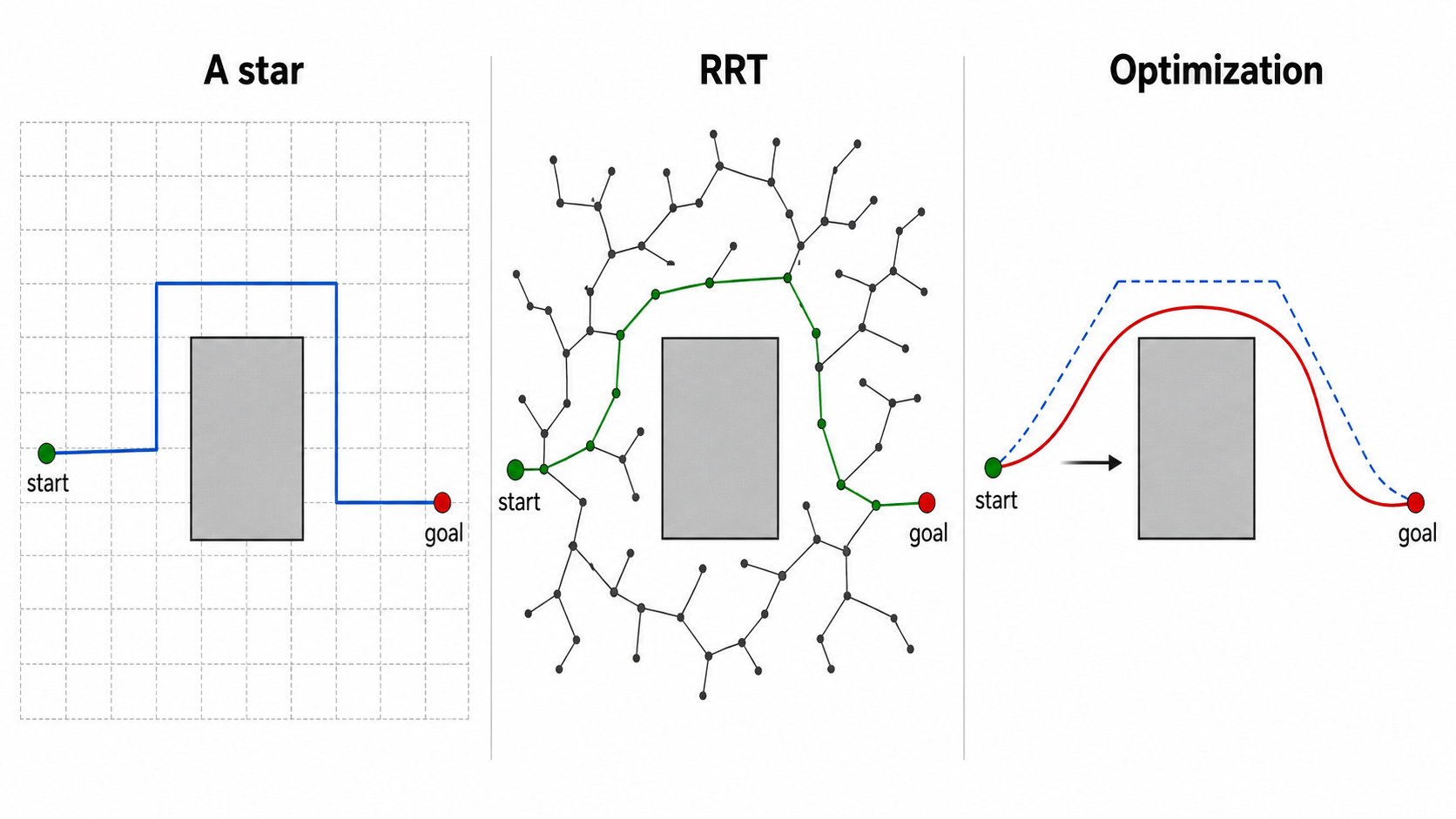

常见运动规划方法可以分为三类：

方法	基本原理	主要特点
图搜索	将空间离散成图，再搜索起点到终点	直观，但高维空间的节点数量会迅速增加
采样规划	随机采样无碰配置并尝试连接	适合高维机械臂，典型方法包括 RRT 和 PRM
优化方法	从初始路径出发，降低碰撞和平滑代价	容易加入连续约束，但依赖初始路径

RRT 通过不断扩展搜索树寻找可行路径，PRM 则先建立可以重复查询的路线图。工程系统常先用采样方法找到一条可行但不够平滑的路径，再进行捷径化或轨迹优化。

碰撞检测验证路径

运动规划器需要反复检查当前配置以及配置之间的运动是否安全。检查范围包括：

• 机器人与环境之间的碰撞；
• 机器人连杆之间的自碰撞；
• 被抓物体与机器人或环境之间的碰撞。

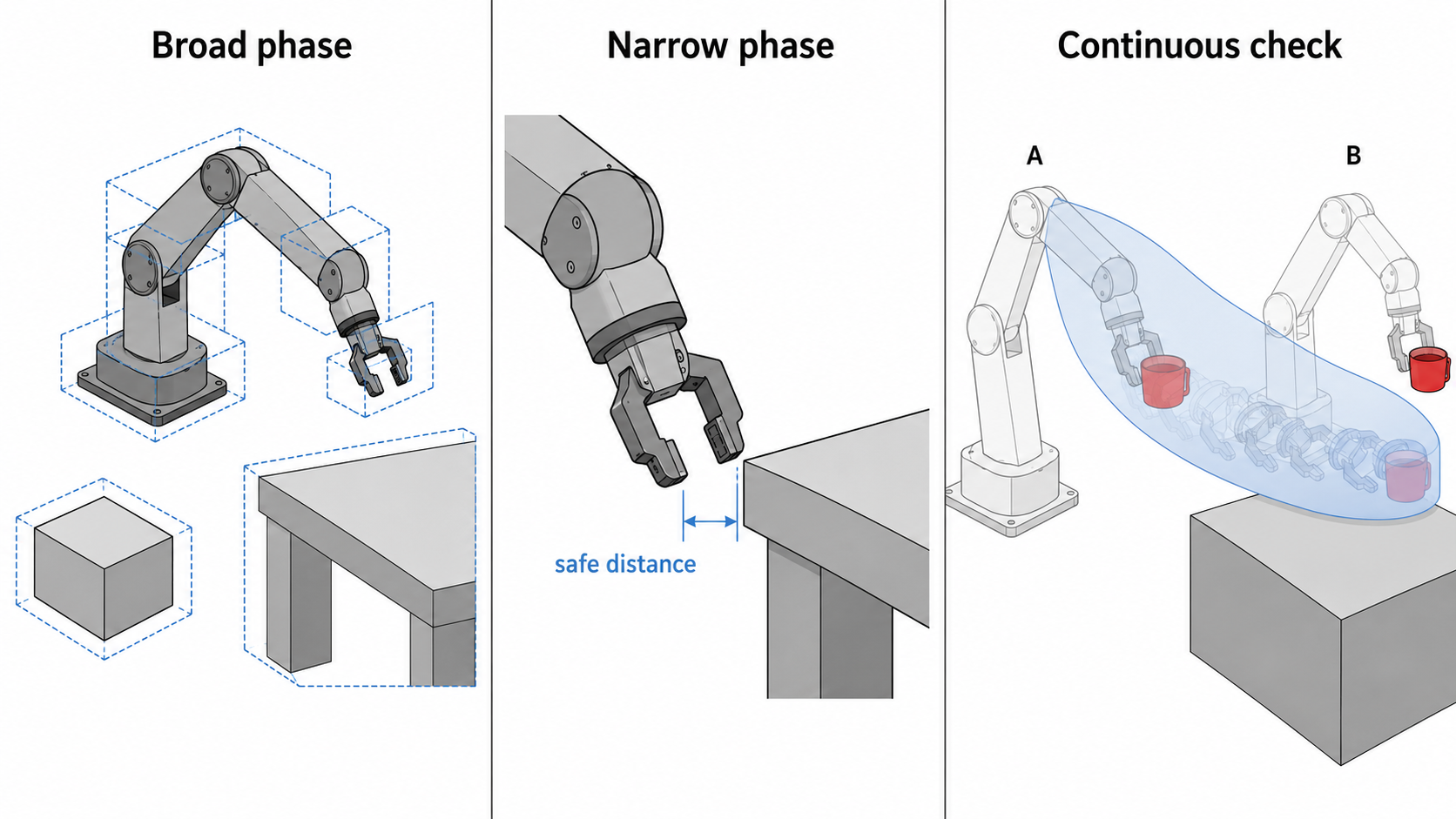

为了提高速度，系统通常先用包围盒进行粗检测（Broad Phase），快速排除相距较远的物体；再对可能接触的几何体进行精检测（Narrow Phase），计算是否相交以及最小距离。

只检查路径上的少量离散配置可能漏掉两个配置之间的碰撞。因此，规划器还需要对路径进行插值检查，或者使用连续碰撞检测分析整段运动扫过的空间。实际系统通常会保留一定的安全距离：

$$\displaystyle d(\mathbf{q})\geq d_{\mathrm{safe}}$$

其中，$d(\mathbf q)$ 表示当前配置下机器人与障碍物的最小距离。安全余量用于应对几何模型、标定、状态估计和轨迹跟踪中的误差。

轨迹优化与重规划

许多运动规划器输出的是一条无碰撞的几何路径，但控制器需要的是随时间变化的参考轨迹。机器人还要持续检查环境和执行结果，在原方案失效时及时停止、修复轨迹或重新规划。

从几何路径到时间轨迹

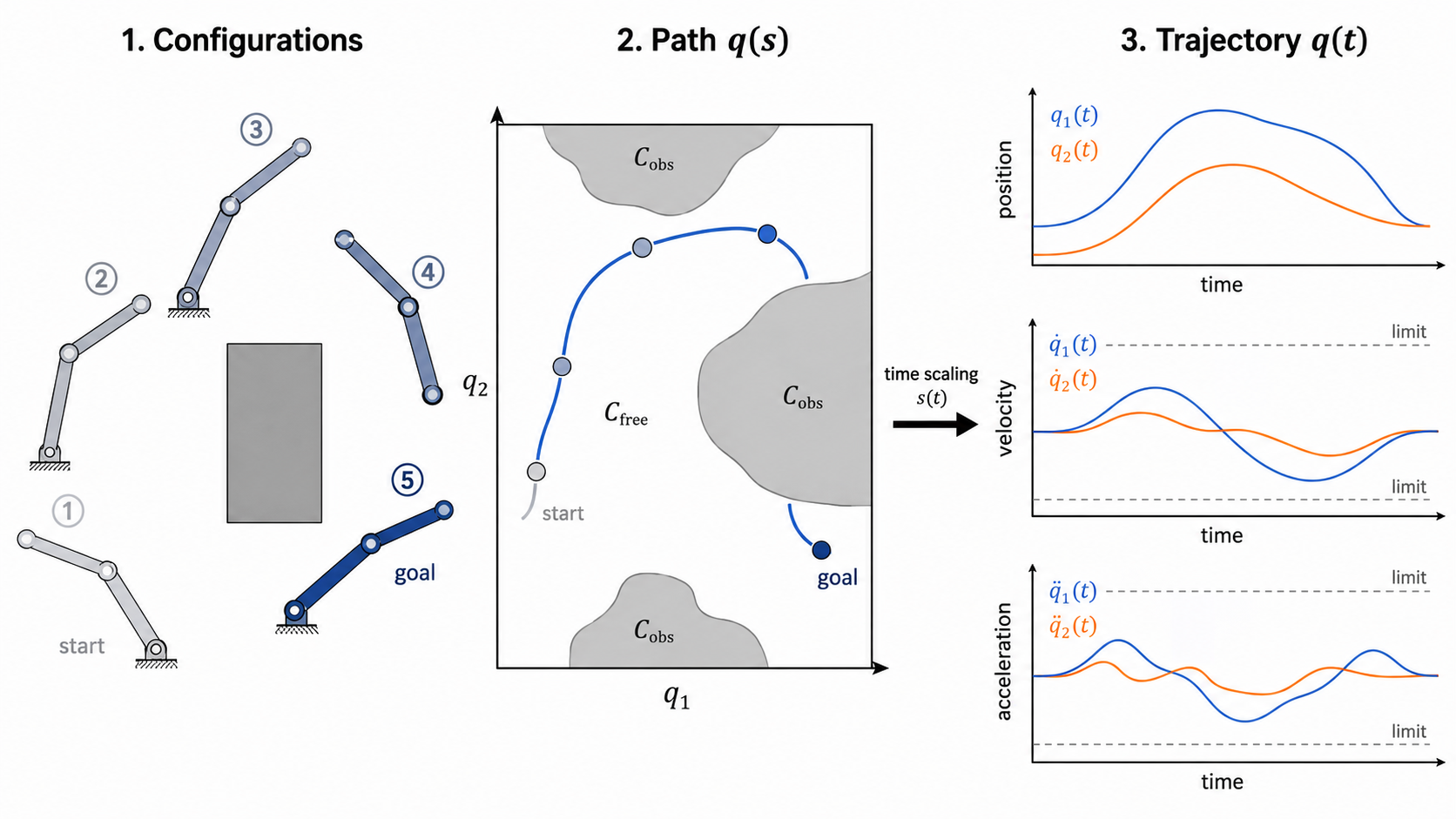

路径（Path）只描述机器人经过哪些配置；轨迹（Trajectory）还规定机器人在什么时刻到达这些配置：

表示	回答的问题	典型形式
路径	机器人经过哪里	$\mathbf{q}(s)$
轨迹	机器人何时到达哪里	$\mathbf{q}(t),\qquad\dot{\mathbf{q}}(t),\qquad\ddot{\mathbf{q}}(t)$

一条路径即使没有碰撞，也可能包含尖锐转折。机器人若不停下来，就无法在转折处瞬间改变速度，因此还需要进行以下处理：

• 路径平滑：减少不必要的转折，同时保持无碰撞；
• 时间参数化：在路径不变的情况下分配速度和时间；
• 轨迹优化：进一步调整运动，使其更平滑、更安全或更省控制量。

对每个关节 $i$，生成的轨迹需要满足位置、速度和加速度限制：

$$\displaystyle \begin{aligned}q_{i,\min}&\leq q_i(t)\leq q_{i,\max}\\\left|\dot{q}_i(t)\right|&\leq \dot{q}_{i,\max},\qquad\left|\ddot{q}_i(t)\right|\leq \ddot{q}_{i,\max}\end{aligned}$$

对于搬运液体、降低机械冲击等任务，还可能限制加速度的变化率，也就是 Jerk。

轨迹优化可以将多个目标组合起来：

$$\displaystyle \min_{\mathbf{q}_{0:T}}\quad w_g J_{\mathrm{goal}}+w_s J_{\mathrm{smooth}}+w_c J_{\mathrm{collision}}+w_e J_{\mathrm{effort}}$$

其中，目标代价保证机器人到达终点，平滑代价减少剧烈变化，碰撞代价让轨迹远离障碍物，控制代价则限制不必要的运动。代价函数只能表达优化偏好，最终结果仍需要通过关节限制和碰撞检测等约束进行验证。

不同系统的实现方式并不相同。有些系统先找到无碰路径，再进行平滑和时间参数化；有些系统则直接优化整段轨迹。最终目标都是得到控制器可以跟踪的安全运动。

重规划处理环境变化

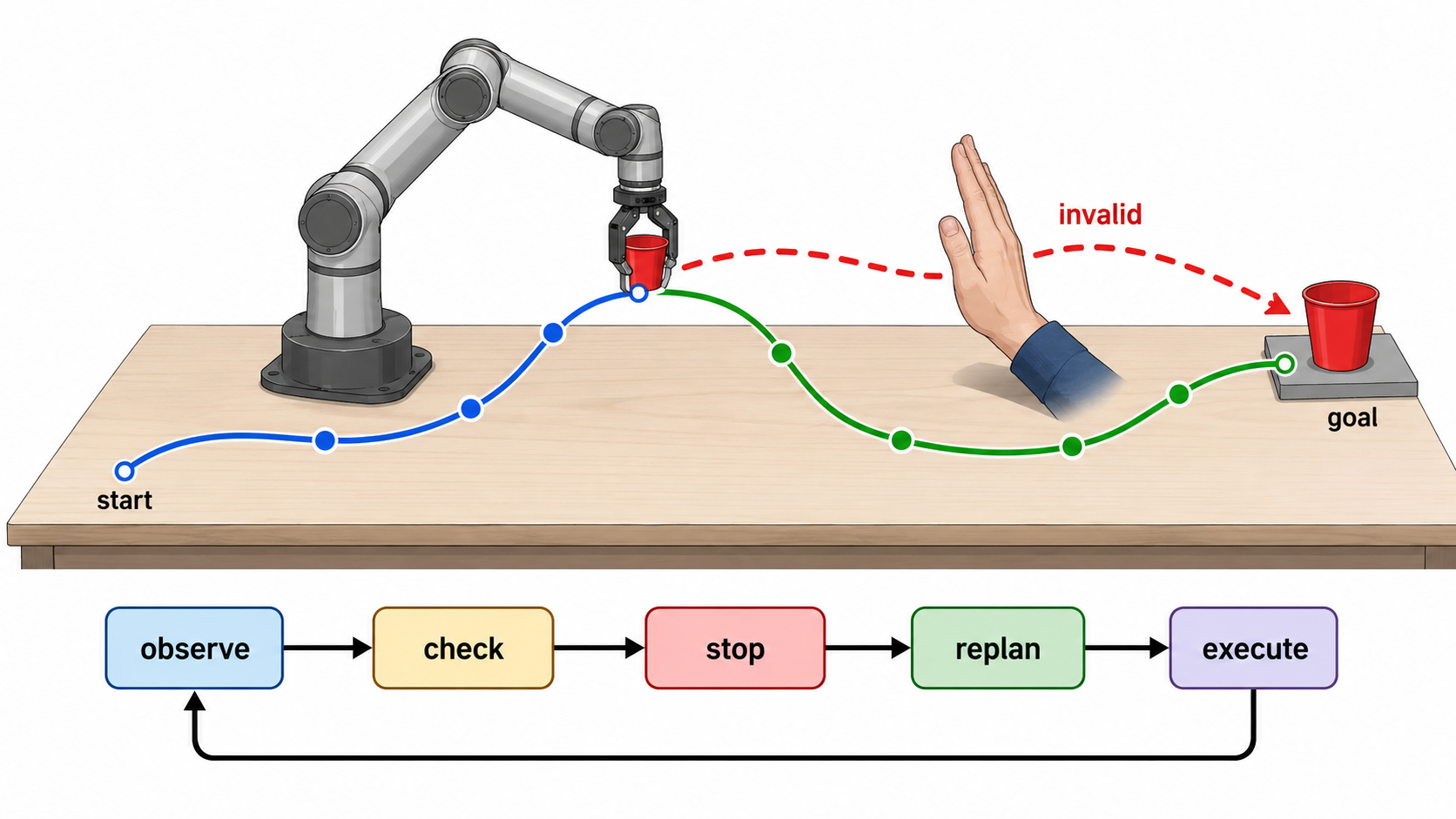

规划使用的是某一时刻的状态，但执行过程中可能出现目标移动、新障碍物进入、抓取滑动或轨迹跟踪偏差。因此，机器人需要持续运行：

读取最新状态
    -> 检查当前轨迹是否仍然有效
    -> 执行并监控运动
    -> 必要时停止修复或重新规划

不同程度的问题需要不同层次的处理：

层次	处理的问题	典型方式
控制反馈	小幅轨迹跟踪误差	调整位置速度或力矩
局部轨迹修复	后续路径受到局部影响	修改尚未执行的轨迹
运动重规划	当前路径已经不可行	重新搜索无碰路径
操作恢复	抓取滑落或放置失败	重新观察抓取或放置
任务重规划	原有动作顺序无法完成目标	修改技能序列

控制器通常以较高频率纠正连续误差，规划器则在路径或任务条件改变时更新后续动作。如果人员进入危险区域，安全系统应先减速或停止机器人，再决定是否重新规划，不能在继续运动的同时等待规划结果。

重新规划也不意味着每次都从头计算。机器人可以保留尚未失效的部分，只修改受影响的后续轨迹；只有当前抓取方式或任务步骤无法继续时，才需要返回更高层重新选择方案。

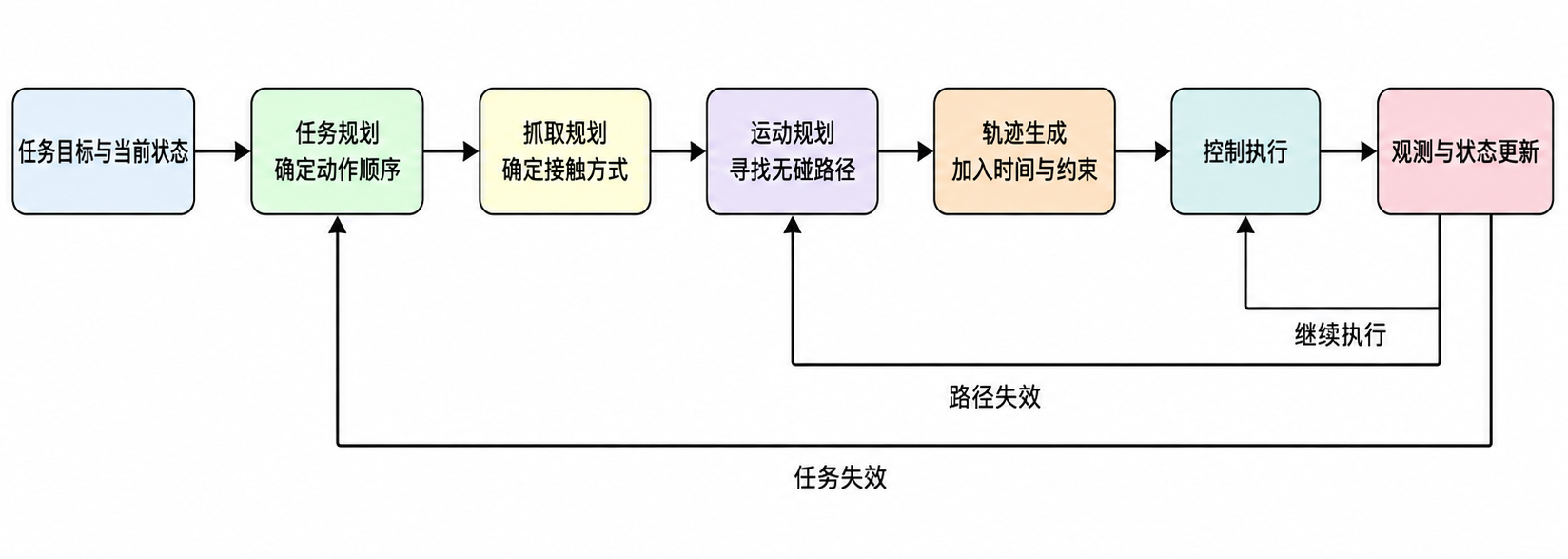

完整规划链路

“把红色杯子放进左边托盘”的规划过程可以概括为：

任务目标与世界状态
    -> 生成抓取和放置步骤
    -> 选择可达且稳定的抓取
    -> 规划无碰撞路径
    -> 生成满足约束的时间轨迹
    -> 控制执行并持续更新状态
    -> 失败或环境变化时重新规划

VLA 或其他策略模型可以提出技能、预测抓取位姿或生成短时间动作片段，但输出仍要满足可达性、碰撞、关节和安全约束。端到端模型可以改变这些能力的实现方式，却不能消除物理可执行性。

总结

从任务目标到机器人动作，可以概括为一条由离散决策逐步落到连续运动的链路：

任务规划决定做什么，抓取与运动规划解决怎样到达，轨迹生成与控制负责把方案落到机器人身体上，反馈和重规划则保证方案在环境变化后仍然有效。可靠的具身系统不仅要生成计划，还要验证、执行并在失败后恢复。
